Водяные форсунки на каток: что на самом деле определяет качество орошения вальца
Опубликовано: 16.07.2026
Каждый, кто хоть раз работал на дорожном катке ранним июльским утром, знает эту ситуацию: вода подаётся, бак не пустой, насос гудит, а валец всё равно местами собирает битумную плёнку. Проблема почти никогда не сводится к одному фактору. Качество орошения — это результат взаимодействия нескольких параметров, и форсунки здесь лишь финальное звено цепочки.
Зачем вообще разбивать струю на капли
Казалось бы, зачем усложнять систему трубками, распылителями и фильтрами, если можно просто пустить струю воды на валец из шланга? Ответ кроется в двух вещах: равномерности покрытия и расходе. Сплошная струя смачивает лишь узкую полосу, оставляя сухие участки по бокам. При этом вода расходуется неэффективно — льётся больше, чем нужно, а результат хуже.
Если орошение вальца стало нестабильным, компания ВМИГ может помочь с подбором форсунок и связанных деталей, чтобы проблема не вернулась после первой же смены.
Давление: главный, но не единственный рычаг
Производители форсунок всегда указывают рабочий диапазон давлений — обычно от двух до шести бар. Вне этого коридора качество распыла резко падает. При низком давлении вода вытекает слабой струйкой, не разбиваясь на капли нужного размера. При избыточном — факел распадается, часть воды улетает в сторону мимо вальца, а расход растёт без пользы.
На практике давление на выходе зависит не только от настроек насоса. Если магистраль забита, если фильтр не чистили неделю, если трубка перегнута — на форсунке будет одно, а на манометре другое. Поэтому опытные механики проверяют давление именно в конце линии, а не на выходе из насоса.
Тип распыла и геометрия факела
Для дорожных катков применяют в основном два типа форсунок: конусные (круглый факел) и плоские (веерные). У каждого есть своя логика применения.
- Круглый конус даёт равномерное пятно диаметром 30–60 см в зависимости от модели. Хорошо подходит для узких вальцев, где нужно перекрыть поверхность без больших потерь по бокам.

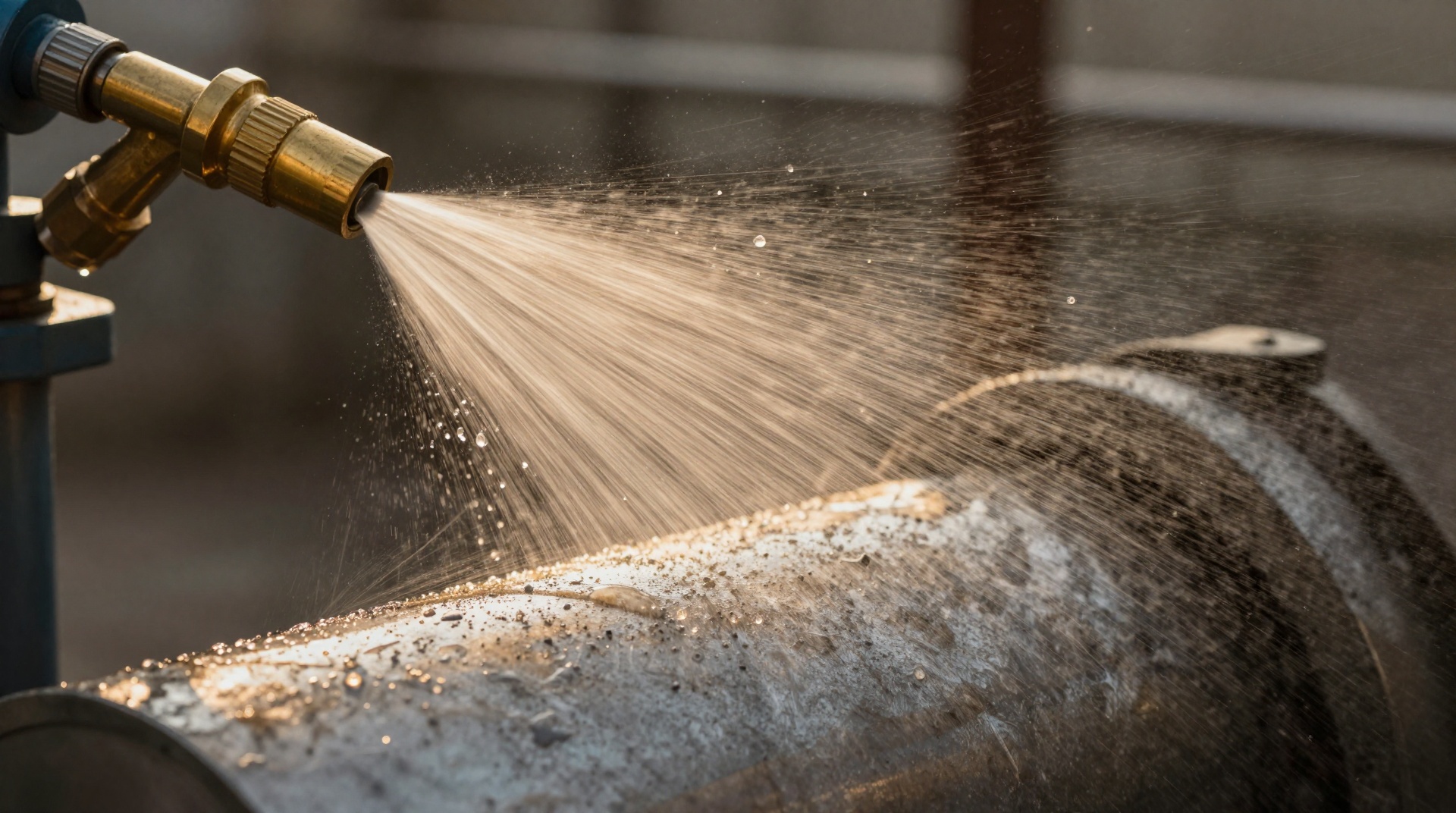

- Плоский веер формирует вытянутое пятно — полосу. При правильной установке несколько таких форсунок создают сплошную «занавеску» воды вдоль всей длины вальца. Это самый распространённый вариант на средних и тяжёлых катках.
Угол раскрытия веера — ещё одна переменная. Стандартные значения: 60°, 80°, 110°. Меньший угол даёт более концентрированную струю и большую дальность полёта капель. Больший — шире покрытие, но капли мельче и сильнее подвержены сносу ветром.
Расположение и количество точек подачи
Даже идеальная форсунка не поможет, если она стоит не там. Типичная ошибка — ставить одну-две форсунки по краям вальца, надеясь, что вода «разойдётся». Она не разойдётся. В центре останется сухая зона, и именно туда будет налипать асфальт.
Обычно шаг установки составляет 25–40 см для плоских форсунок с углом 80°. При этом каждая следующая форсунка ставится с небольшим перекрытием факела предыдущей — примерно на 20–30%. Без перекрытия образуются полосы с пониженным смачиванием, которые на горячем асфальте сразу становятся проблемными.
Расстояние от форсунки до поверхности вальца тоже имеет значение. Слишком близко — факел не успевает раскрыться, пятно маленькое. Слишком далеко — мелкие капли сносятся потоком воздуха, создаваемым вращающимся вальцем. Оптимальная дистанция для большинства моделей — 10–20 см.
Диаметр выходного отверстия и размер капель
Водяные форсунки на каток различаются по размеру проходного сечения — обычно это диапазон от 0.5 до 2.0 мм. Мелкое отверстие даёт мелкие капли и малый расход, но крайне чувствительно к загрязнениям. Крупное — наоборот, прощает грязную воду, но расход растёт, а качество смачивания может ухудшиться из-за крупных капель, которые плохо прилипают к металлу и просто скатываются вниз.
Золотая середина для большинства дорожных условий — 1.0–1.5 мм. При таком размере капли достаточно мелкие, чтобы образовать ровную плёнку, но достаточно крупные, чтобы не улетать от малейшего дуновения ветра. Это особенно актуально при работе на открытых участках — насыпях, эстакадах, где нет естественных ветрозащитных барьеров.
Чистота воды — невидимый фактор
Об этом часто забывают, пока не начинается проблема. Вода из дорожных цистерн, временных водоёмов, речек — всегда содержит взвесь. Песок, мелкая глина, ржавчина из бака. Форсунка с отверстием 0.8 мм забивается частицей в 0.3 мм без труда. Причём забивается не обязательно наглухо — достаточно сместить факел или нарушить его форму, чтобы на вальце появился сухой след.
Фильтр перед форсунками — не роскошь, а необходимость. Ячейка фильтра должна быть минимум в три раза меньше минимального проходного сечения форсунки. Для форсунок 1.0 мм это значит фильтр не грубее 300 микрон. И его нужно чистить регулярно, а не когда вода перестанет течь.
Температурные и сезонные нюансы
Летом при +30°C вода с вальца испаряется почти мгновенно. Расход приходится увеличивать, и здесь кроется ловушка: если просто открыть кран сильнее, давление в системе падает, факел ломается, и вместо равномерного орошения получается хаотичное брызгание. Правильный путь — либо увеличить количество форсунок, либо выбрать модели с бóльшим проходным сечением при сохранении давления.
Осенью и ранней весной ситуация обратная. При +5°C избыточная вода на вальце — это риск переувлажнения нижнего слоя асфальта и снижение его уплотняемости. Расход приходится снижать до минимума, и здесь важна точность форсунок: они должны подавать мало воды, но делать это равномерно, без проплешин.
Износ и деградация
Форсунка — деталь расходная, хотя многие относятся к ней как к вечной. Струя воды с примесями абразива постепенно увеличивает проходное отверстие. Форсунка, которая из нового состояния давала факел 80° при расходе 0.8 л/мин, через сезон-два может выдать 100° и 1.2 л/мин. Факел становится шире, но слабее. Перекрытие между соседними форсунками нарушается. Появляются сухие полосы.
Проверить износ просто: сравнить факел новой и работавшей форсунки при одинаковом давлении. Разница обычно видна невооружённым глазом. На крупных объектах, где катки работают по 10–12 часов в смену, замена форсунок раз в сезон — нормальная практика, а не экстренная мера.
Когда проблема не в форсунках
Ради полноты картины стоит сказать, что иногда причина плохого орошения лежит совсем в другом. Коррозия на поверхности вальца создаёт неровности, которые мешают воде распределиться равномерно — она собирается во впадинах, а на возвышениях поверхность остаётся сухой. Налипший асфальт, даже в небольших количествах, меняет геометрию и смачиваемость участка. Иногда проще очистить и зачистить валец, чем подбирать режим орошения под кривую поверхность.
Ещё один неочевидный момент — скорость вращения вальца. При высокой рабочей скорости катка валец крутится быстро, и вода просто не успевает сформироваться в плёнку. Часть срывается центробежной силой. В таких ситуациях помогают форсунки с более крупными каплями и увеличенный расход — мелкий туман бесполезен.
Качество орошения вальца не определяется одной деталью. Это баланс давления, типа распыла, расположения точек подачи, чистоты воды и состояния самой поверхности. Изменить один параметр — значит сдвинуть весь баланс. Поэтому настройка системы орошения на катке — это всегда последовательные проверки, а не одна универсальная настройка, которая работает везде и всегда.
